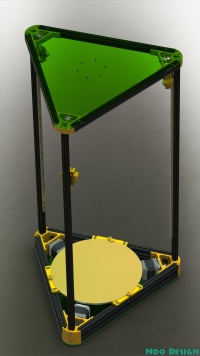

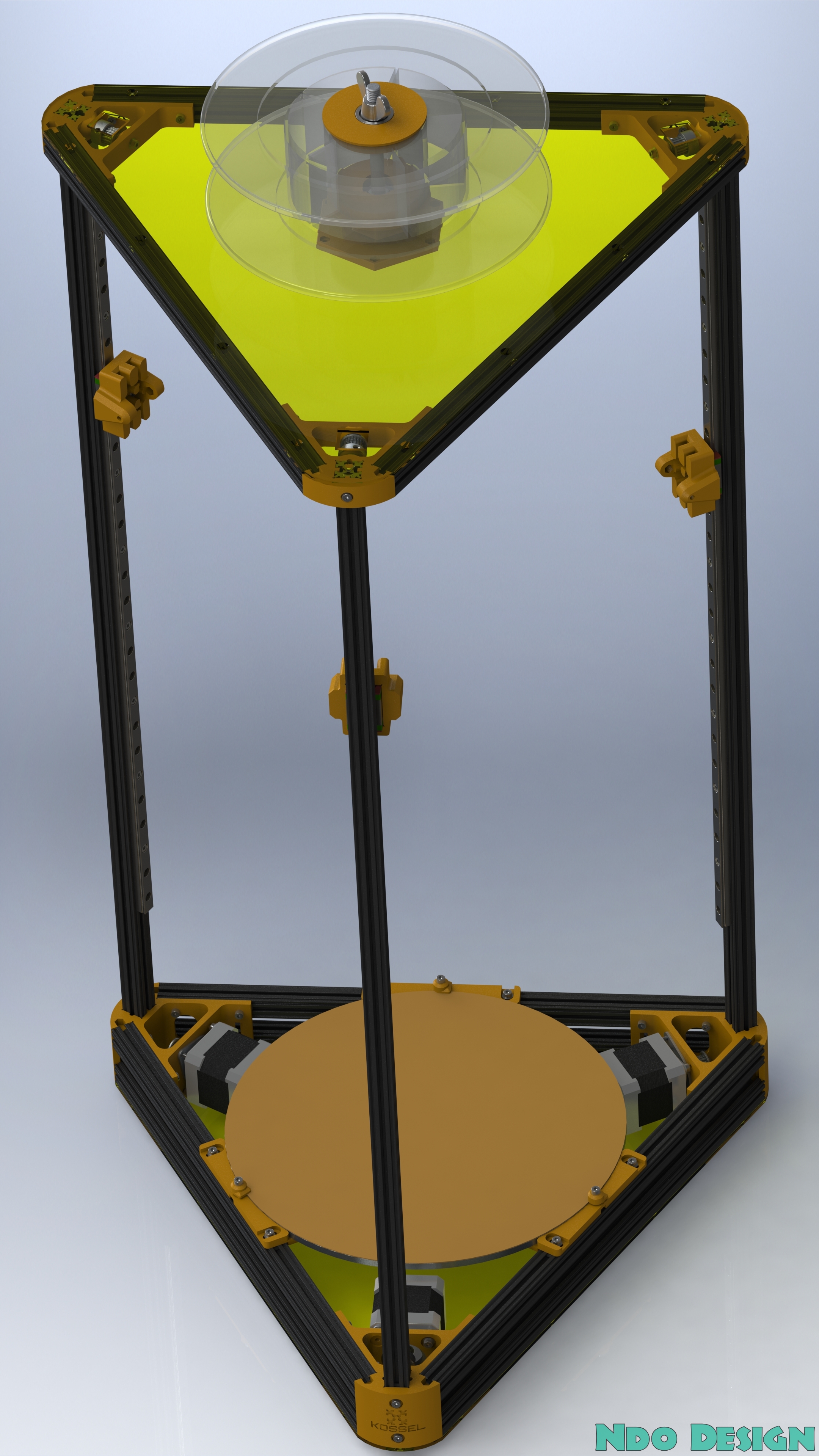

Dieser Kossel XL Drucker basiert auf dem Original Design von Johann. Er wurde komplett in meinem bevorzugten CAD-Programm gezeichnet und um einige Teile erweitert, die mir beim original Design nicht gefallen haben.

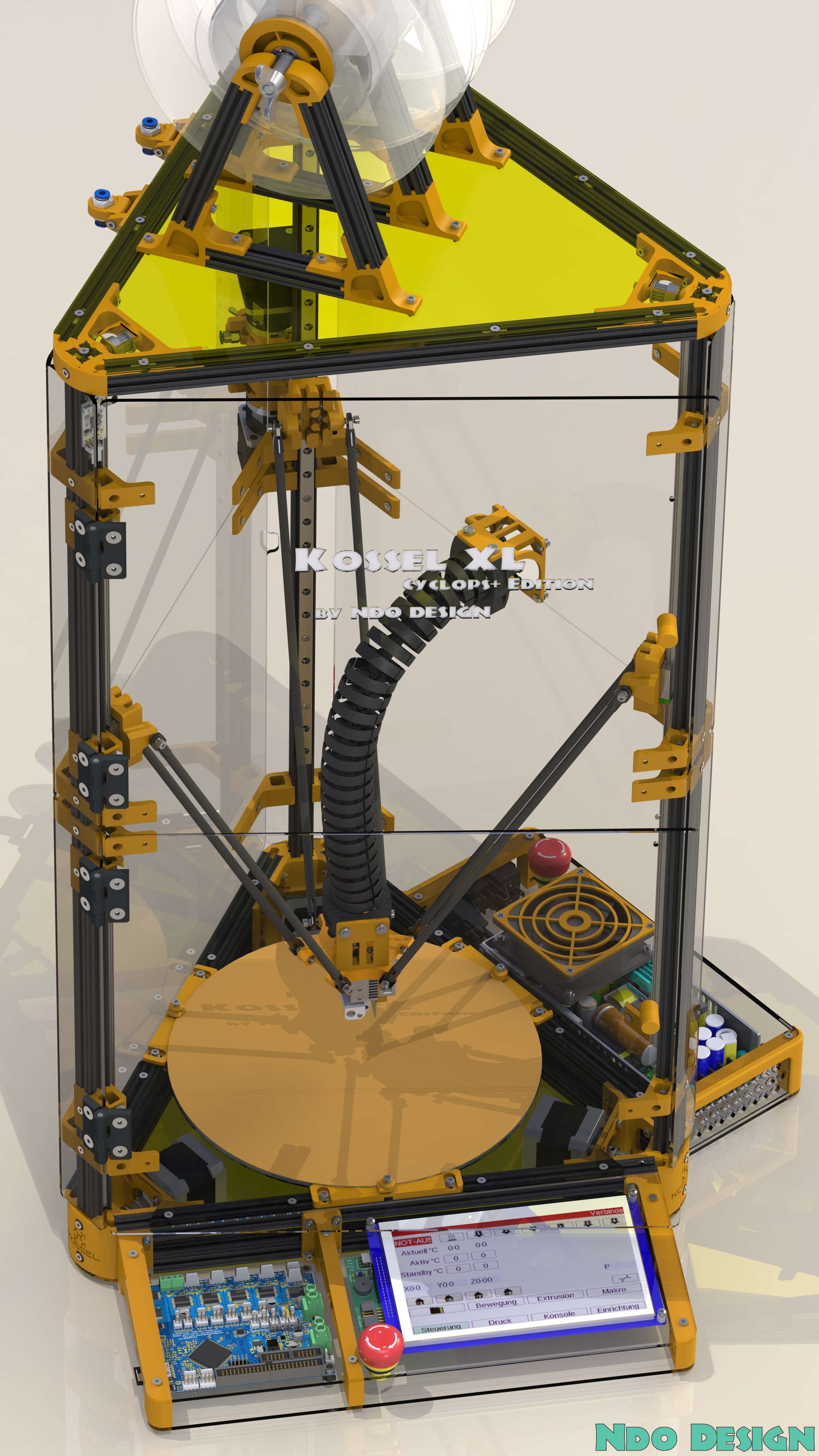

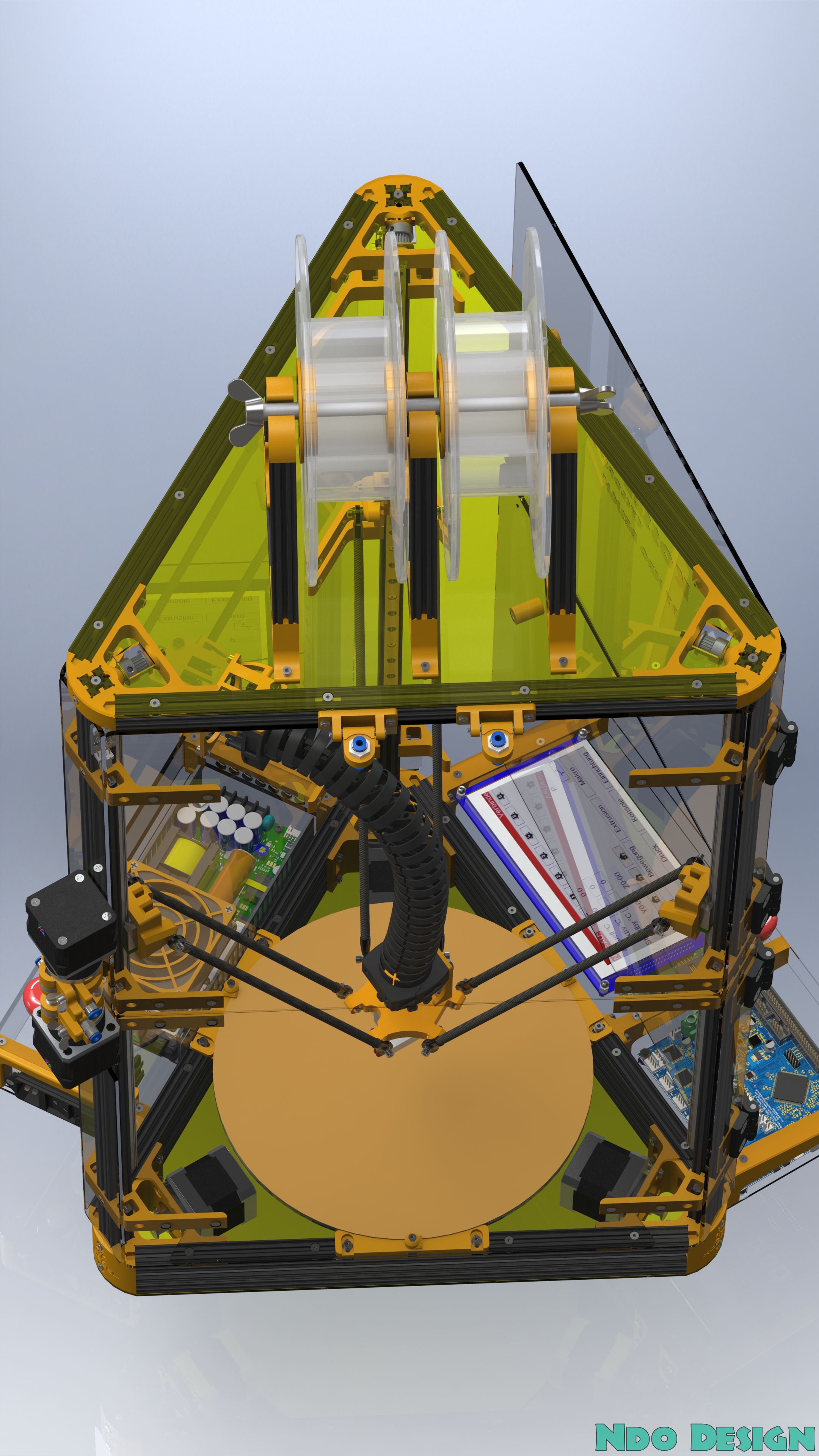

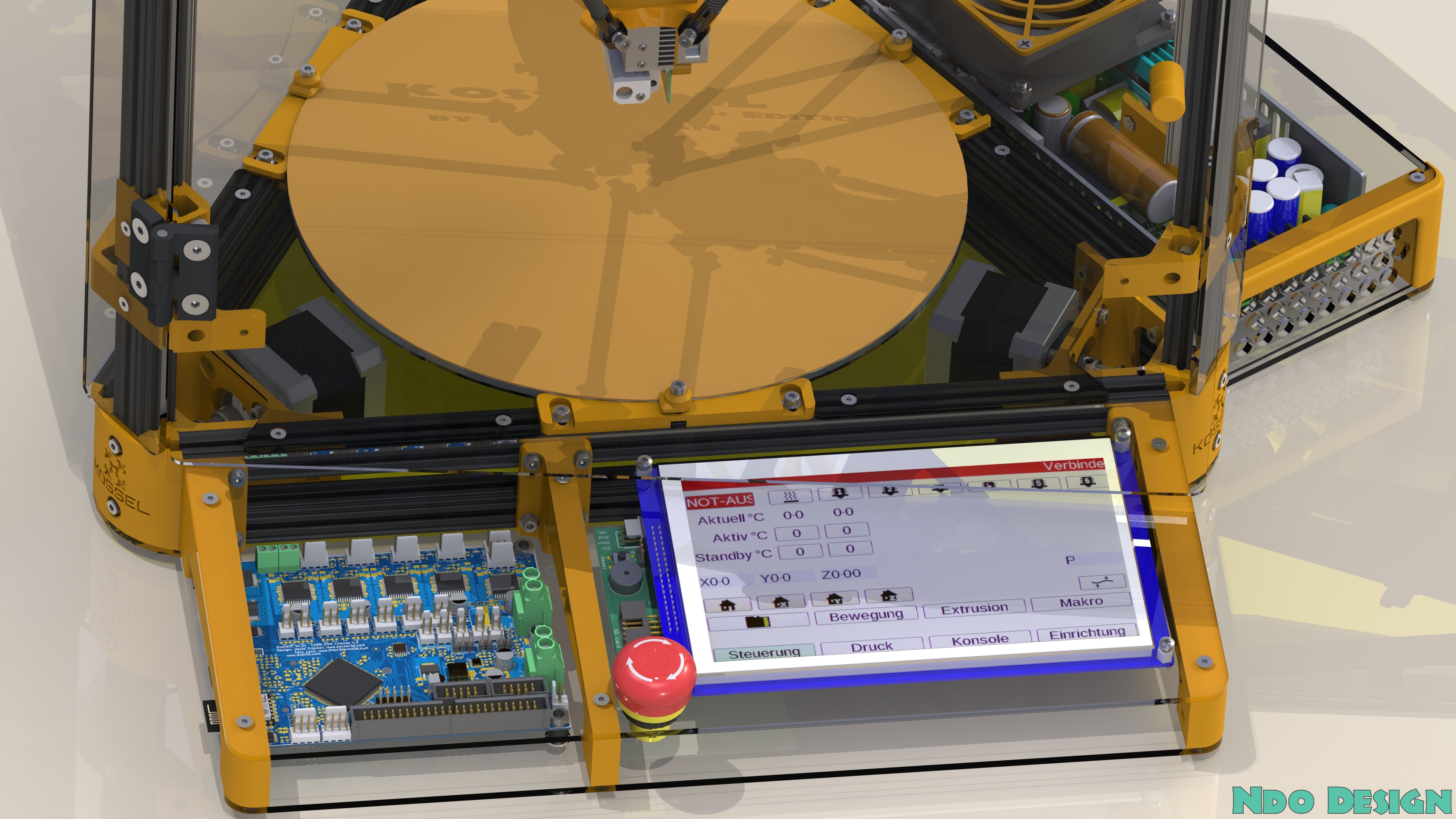

Die Steuerung übernimmt ein Duet 3D Wifi Board und die Temperatur wird über PT100 Sensoren gemessen. Das Touch-Display und die Steuerung sind vorne ausserhalb montiert und das Netzteil seitlich, damit sich die Wärme der Druckbettheizung nicht darauf auswirkt. Die Extruder sind hinten auf den Rahmen montiert und auf der oberen Abdeckung sind 2 Spulenhalter vorgesehen.
Auf dem Druckkopf ist ein E3D Cyclops+ Dual Hotend (2 Farbdruck) verschraubt, die Versorgung für das Hotend und das Filament wird in einer 3D Energiekette geführt.
Der ganze Rahmen ist mit 3mm Arcylglas verkleidet um eine gleichmäßigere Temperatur beim drucken zu erzielen.

Specs:

• Druckfläche Ø250mm , Druckhöhe ~290mm
• beheiztes Druckbett + Filefarm Dauerdruckplatte
• Duet 3D Wifi Controller + PT100 Daughterboard
• Mini IR Height Sensor für Druckbett Nivellierung
• 7" Touch Display
• E3D Cyclops+ Dual Hotend
• 5:1 geared Dual Extruder
• PT100 Temp. Sensoren am Druckbett & Hotend
• 350W 12V Netzteil
• Hall Endstops
• Linear Gleitschienen
• 2 Spulenhalter oben, fix montiert
