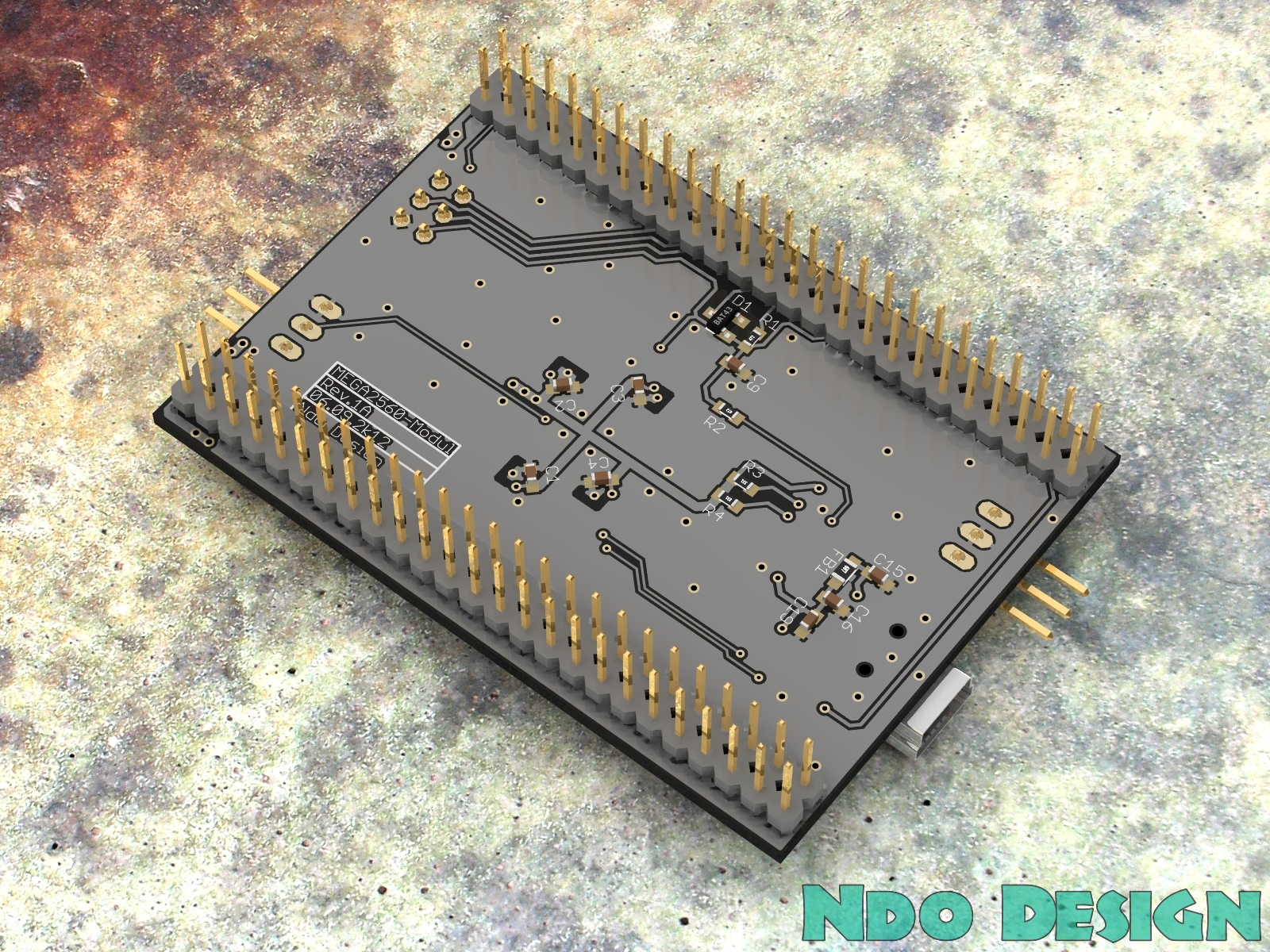

Dies ist ein Nachbau des RN-Mega2560 Moduls. Mit dem Unterschied das der Uhrenquarz entfernt wurde, der 10 polige ISP Anschluss wurde durch einen 6 poligen ersetzt, die USB Bridge wurde mit einem FT232RL realisiert und AVCC/AGND wurde anders beschaltet (wählbar über Jumper - Erzeugung AVCC auf dem Modul oder extern).
Dadurch das der Uhrenquarz entfernt wurde und der FT232RL Chip eingesetzt wird sind zusätzlich die Pins PE.5, PG.3 und PG.4 frei verfügbar. Der Pin PG.4 ist extra auf die Stiftleiste ausgeführt, dieser ist beim original RN-Modul nicht verfügbar. Das Modul ist Pinkompatibel mit dem RN Modul.

Somit ergeben sich folgende Leistungsdaten:

• Atmega2560 @ 16MHz
• RS232 - Treiber auf dem Board (PC-Pegel)
• USB Anschluss (MiniUSB)
• 6 poliger ISP Anschluss
• 1 programmierbare LED
• AVCC / AGND herausgeführt um durch einen externen Tiefpassfilter analoge Verbraucher störungsfreier betreiben zu können

Ob ich das Modul je fertigen lasse steht noch nicht fest - könnte aber demnächst durchaus passieren da die Platinenpreise mittlerweile sehr günstig sind. Möglicherweise wird aber noch etwas geändert, wodurch es aber mit dem RN-Board nicht mehr kompatibel ist.
